ABL SURSUM eMH2 22kW Slave Wallbox mit Ladesteckdose Typ 2 - 2W2230 - KFW förderfähig

Diese ABL Wallbox kann über die KFW Bank gefördert werden.

Wenn eine Wallbox 22kW Ladeleistung hat, muss diese auf 11kW gedrosselt werden um die Förderung erhalten zu können. Dies muss durch einen Fachbetrieb schriftlich bestätigt werden.

Die Firma ABL ist ein renommiertes Familienunternehmen aus der Metropolregion Nürnberg und inzwischen Marktführer im Segment Wallboxen. Produkte dieser Technologiefirma wurden in den letztjährigen Tests des ADAC stets mit Höchstnoten bedacht. Darunter auch die Wallbox eMH2.

Gehäuse und Design

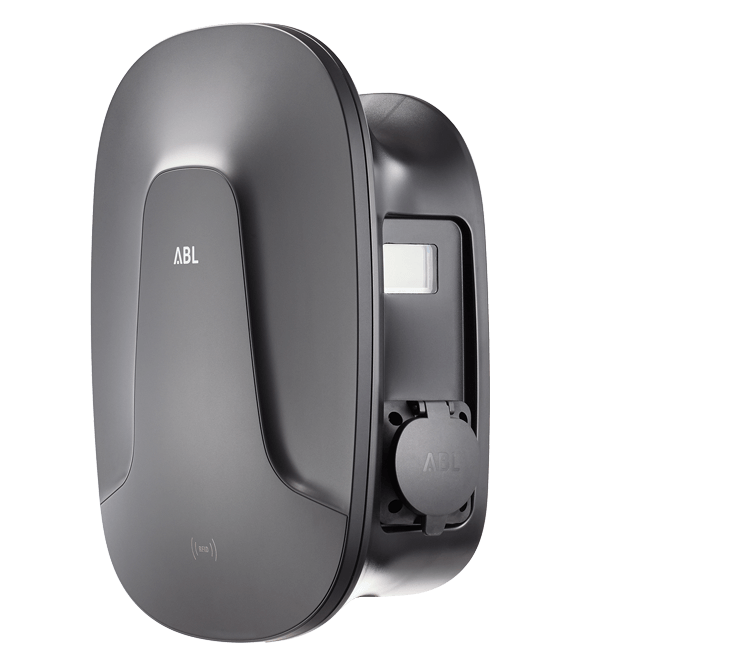

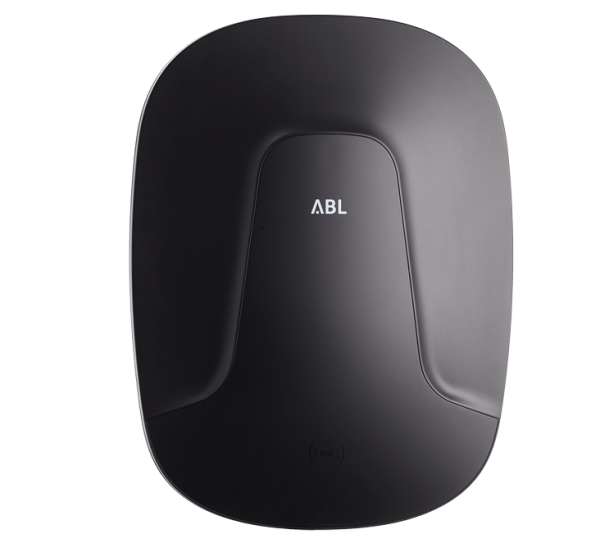

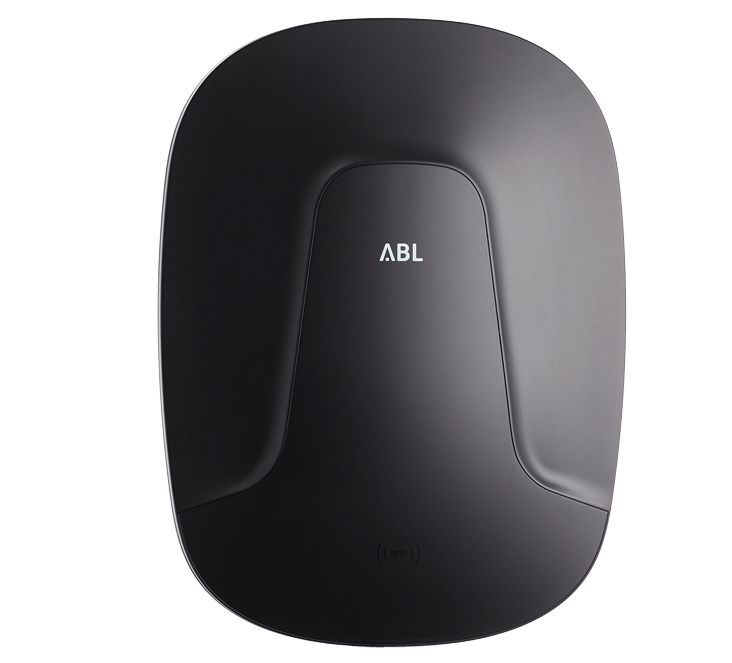

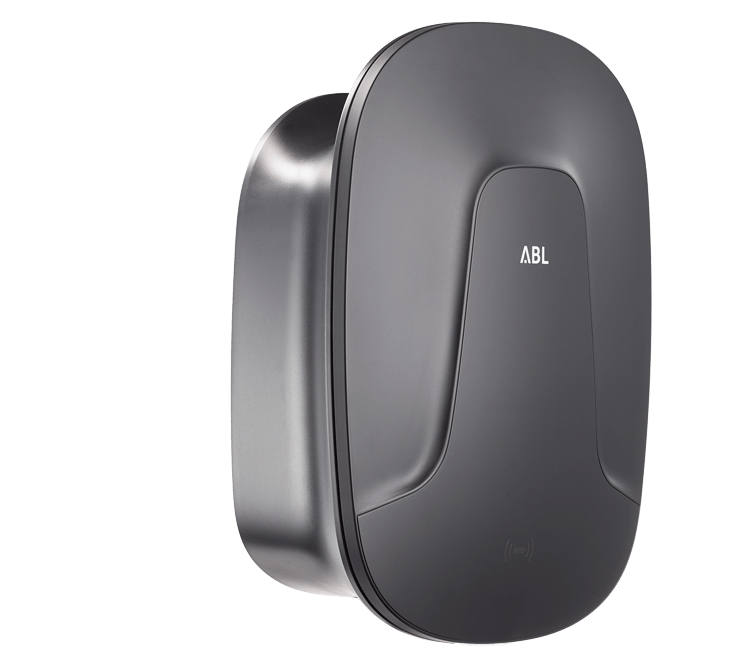

Die Wallbox eMH2 Slave mit Ladesteckdose 22 kW von ABL verfügt über ein elegantes Gehäuse aus Kunststoff, das in gesteckter Form die Schutzart IP44 bietet und mit Klappdeckel die Schutzart IP54. Die Stoßfestigkeit des Gehäuses folgt dem Wert IK08. Die Ladestation ist demnach für den geschützten Außenbereich geeignet oder für Innenräume. Die Farbe des Gehäuses ist schwarz (RAL9011), die Blende dagegen wurde aus transluzentem schwarzem, UV-beständigem Kunststoff gefertigt. Sie ist mittels einer Safety-Schraube verriegelbar. Die kompakten Abmessungen der Wallbox betragen 43,7 x 32,8 x 17,0 cm (HxBxT). Das Gehäuse ist für die Wandmontage gedacht, ein mitgeliefertes Montage-Set und eine Bohrschablone sorgen für sicheren Halt.

Ladebetrieb
Die transluzente Blende ermöglicht die Information über die Ladezustände anhand farbig leuchtender Piktogramme. Der Zugang zum Ladebetrieb wird nach der Software-Aktivierung durch den RFID-Kartenleser ermöglicht. Die eMH2 Slave verfügt über einen Ladepunkt (Typ 2 Ladesteckdose) mit einer Leistung von 22 kW. Abgesichert wird der Ladevorgang serienmäßig durch einen FI-Schutzschalter vom Typ A sowie einer Fehlerstromerkennung. Diese effektive Absicherung erlaubt es, auf einen zusätzlichen Fl-Schutzschalter vom Typ B zu verzichten. Die Wallbox eMH2 ist für den Betrieb als Slave vorgesehen und eignet sich daher für Lösungen in Zusammenhang mit weiteren Ladestationen. Per Software kann sie allerdings auch für den Stand Alone Betrieb programmiert und eingerichtet werden. Die Kommunikation mit einer geeigneten Master-Wallbox erfolgt mit Backend.

Technische Daten
Die Wallbox eMH2 ist eine Ladesteckdose Typ 2, die über eine Verriegelung gemäß IEC62196-2 verfügt. Die Ausgangsspannung beträgt 230/400 V (3-phasig), der maximale Ladestrom beläuft sich auf 32 A, die höchste Ladeleistung dagegen auf 22 kW. Der Netzanschluss darf 16 mm² nicht überschreiten für die Zuleitung. Als Vorsicherung kommt eine bauseits erforderliche maximale Sicherung von 32 A in Betracht, empfohlen wird hierbei eine C-Charakteristik. Die Temperaturüberwachung geschieht durch stufenweises Absenken des Ladestroms oder – bei Überhitzung – durch Abschaltung. Als Ladecontroller verwendet die Wallbox eMH2 eine EVCC2-Modul, dies ist zu erkennen an der offenen Platine in der Wallbox. Als physische Schnittstelle für die serielle Datenübertragung wurde eine RS-485 verbaut.

Arbeitsbedingungen
Die verträgliche Umgebungstemperatur für die Lagerung bewegt sich in einem Rahmen zwischen -30° und 85° C, die maximale Temperatur für den Betrieb sollte dagegen 40° C nicht übersteigen. Die mögliche relative Luftfeuchtigkeit (nicht kondensierend) umfasst einen großen Toleranzbereich von 5 bis 95%.

Zubehör
Der serienmäßige Lieferumfang umfasst umfasst neben der Wallbox eine gedruckte Kurzanleitung, ein Montage-Set, 2 Schlüssel und eine Bohrschablone. Optional sind Ladekabel des Typs 2 in variablen Längen lieferbar, weiterhin ein Adapterkabel Typ 2 auf Typ 1. Außerdem erhältlich: ein Master-Slave Installations-Kit sowie RFID-Chipkarten. Auch per Download von der Herstellerseite ist eine ausführliche Bedienungsanleitung zu bekommen. Sämtliche Wallboxen wurden vor dem Versand anschlussfertig montiert und geprüft. Die Herstellung der Box erfolgt in Deutschland.

Förderprogramm
Die Wallbox eMH2 Slave wird im Rahmen des Förderprogramms der KfW gefördert. Für jeden Ladepunkt wird auf Antrag ein Zuschuss von 900 € gewährt. Wichtig ist allerdings, den Antrag rechtzeitig vor der Inbetriebnahme zu stellen.

Infos zum Eingang/Stromanschluss:

• Nennspannung: 230/400 V
• Nennstrom: 32 A
• Netzfrequenz: 50 Hz
• Vorsicherung: 32 A ist erforderlich, empfohlen wird C-Charakteristik
• Anschlussklemmen: Direktanschluss am RCD PE an Reihenklemme

Ausgang/Fahrzeuganschluss:

• Anschlusstechnik: einzelne Ladesteckdose Typ 2 mit Verriegelung gem. IEC62196-2
• Ausgangsspannung: 230/400 V
• Maximaler Ladestrom: 32 A
• Maximale Ladeleistung: 22kW

Absicherung/Einbauten:

• RCCB: RCD, Typ A, 30 mA
• DC-Fehlerstromerkennung: elektronisch, 6 mA
• Lastschalter: Schütz, 4-polig
• Welding Detection: Auslösen des RCD bei Verschweißen eines Schutzkontaktes
• Temperaturüberwachung: Intern, Reduktion des Ladestroms oder Abschaltung
• Anzeige Betriebszustand: LED

Umgebungsbedingungen:

• Umgebungstemperatur Betrieb: -30 bis 40°C
• Relative Luftfeuchtigkeit: 5 bis 95%, nicht kondensierend
• Schutzklasse: I
• Überspannungskategorie: III
• Verschmutzungsgrad: 3
• Schutzart Gehäuse: IP54 (gesteckt/ungesteckt)

Infos zum Gehäuse:

• Materialgehäuse: Kunststoff
• Gehäusefarbe: RAL9011
• Die Blende ist verriegelbar über eine Safety Schraube
• Abmessungen: 437x328x170mm
• Gewicht: ca. 10,0 kg

Foto: ABL
