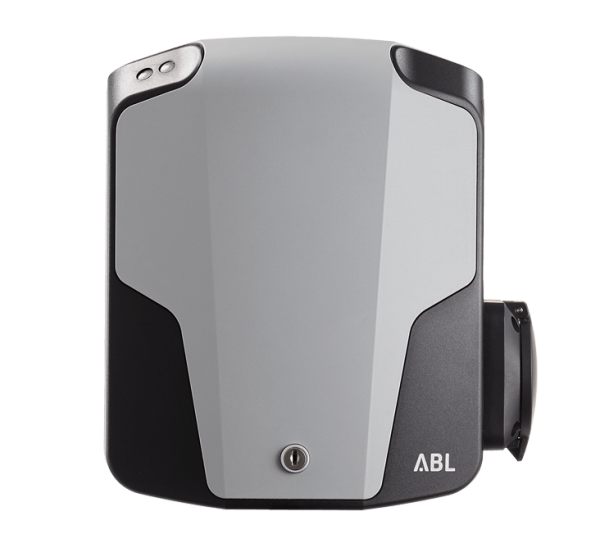

ABL SURSUM eMH1 22kW Wallbox mit Ladesteckdose Typ2 - 1W2221 - KFW förderfähig

EAN:4011721178684
2200002724

Lieferzeit 100-150 Werktage

626,82 €
745,91 € /inkl MwSt.

inkl. MwSt. zzgl. Versandkosten

Menge
  • 2200002724
Diese ABL Wallbox kann über die KFW Bank gefördert werden. Alle wichtigen Infos und die... mehr
Produktinformationen "ABL SURSUM eMH1 22kW Wallbox mit Ladesteckdose Typ2 - 1W2221 - KFW förderfähig"



Diese ABL Wallbox kann über die KFW Bank gefördert werden. Alle wichtigen Infos und die Förderbedingungen finden Sie hier.



Wenn eine Wallbox 22kW Ladeleistung hat, muss diese auf 11kW gedrosselt werden um die Förderung erhalten zu können. Dies muss durch einen Fachbetrieb schriftlich bestätigt werden.

Unser Online-Shop www.watterie.de beinhaltet u.a. mit der eMH1 1W2221 von ABL eine recht kompakte Wallbox mit einer Typ 2 Ladesteckdose. Sie kann überall installiert werden und bietet aufgrund der kompakten Abmessungen die ideale Lösung zum effizienten Aufladen von verschiedenen Elektrofahrzeugen. Die Typ 2 Ladesteckdose ermöglicht durch den Typ 1 oder Typ 2 Anschluss eine Aufladung aller üblichen Elektrofahrzeugen.

Für eine extreme Betriebssicherheit sorgt der integrierte Fehlerstromschutzschalter (AC 30 mA) vom Typ A. Ebenfalls bereits integriert ist eine DC-Fehlerstromüberwachung (> 6 mA), so dass Sie nichts mehr zuzahlen müssen. Optional können Sie sich als Zubehör einen passenden, hochwertigen Metall-Standfuß anschaffen, damit die Ladesäule frei stehen kann und somit ideal zugänglich ist.

Lieferumfang
Der Lieferumfang umfasst neben der Wallbox Befestigungsmaterial, bzw. ein Montageset, eine Betriebs- und Installationsanleitung, verschiedene Begleitdokumente wie z.B. eine Bohrschablone und zwei Schlüssel. Wenn Sie die maximale Ladestromleistung von 22 KW auf 11 KW reduzieren möchten, wird der ABL LOMK218 USB-RS485-Konverter erforderlich.

Stromanschluss
Netzanschluss max. 5 x 6 mm² bei einer Spannung von 230/400 V. Strom 32 A, Frequenz 50 Hz. Vorsicherung max. 32 A und Direktanschluss am FI-Schutzschalter oder PE Durchgangsklemme 6 mm².

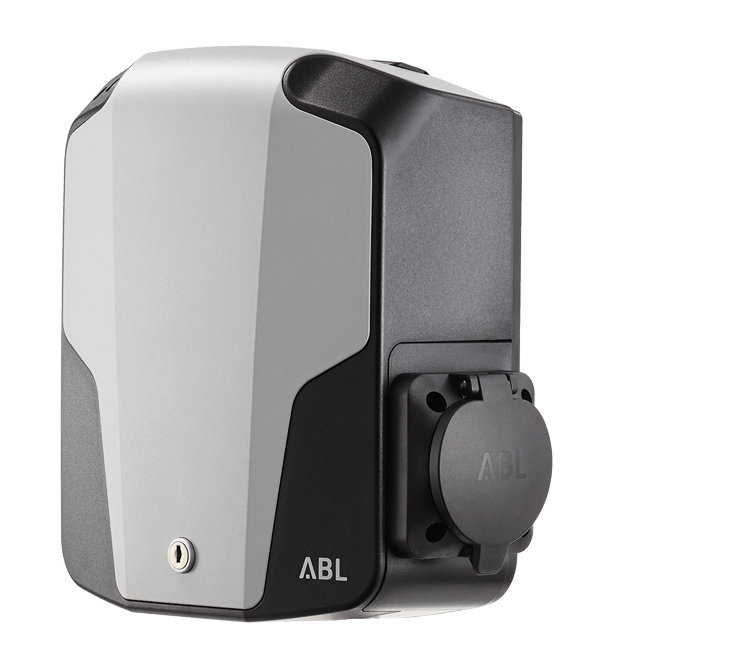

Der Fahrzeuganschluss funktioniert über eine einzelne Ladesteckdose vom Typ 2 mit einer Verriegelung gemäß IEC62196-2, Ausgangsspannung 230/400 V, maximalem Ladestrom 32 A und einer maximalen Ladeleistung von 22 kW.

Absicherung und Einbauten
Ein 4-poliger Schütz fungiert als Lastschalter und aufgrund der „Welding Detection“ wird beim Verschweißen eines Schützes ausgelöst. Dank der internen Temperaturüberwachung wird nbei Fehlern der Ladestrom vermindert oder abgeschaltet.

Durch LED werden der Betriebszustand und eventuelle Fehler angezeigt. Beispielsweise blinkt die Anzeige der Firmware beim Einschalten. Nach EV wird gemäß IEC 61851-1, Mode 3 kommuniziert, nach EVSE mit RS485.

Arbeitsbedingungen
Als optimale Umgebungstemperatur zur Lagerung gilt von -30 bis 85°C, zum Betrieb von -30 bis 40°C bei einer nicht kondensierenden, relativen Luftfeuchtigkeit von 5 bis 95%. Die Wallbox ist gemäß der Schutzklasse I, der Überspannungskategorie III und dem Verschmutzungsgrad 3 gefertigt. Das Gehäuse entspricht gesteckt der Schutzart IP44, nicht gesteckt der IP54.

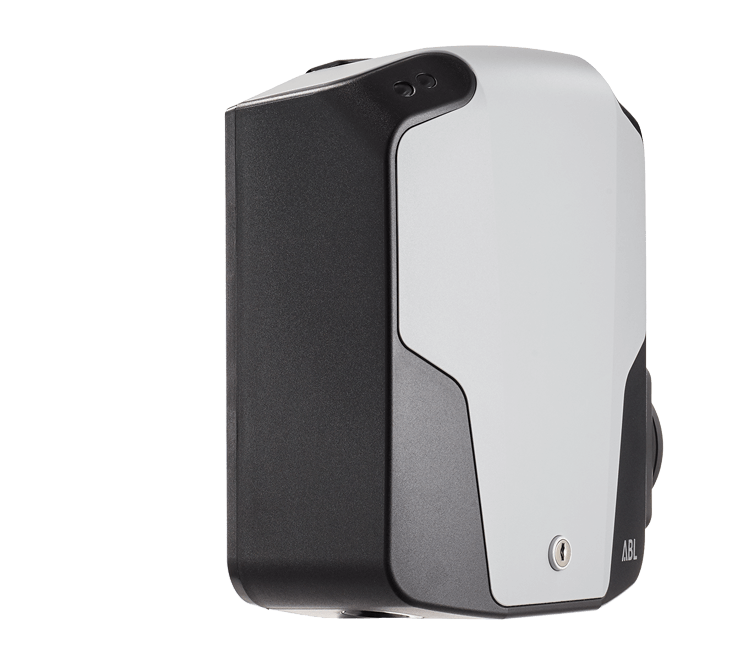

Das ca. 3 kg schwere, nach RAL 9005, bzw. 9006 gefärbte Kunststoff-Wandgehäuse in der Größe (HxBxT): 272 x 221 x 116 mm lässt sich über ein Montage-Set befestigen. Ein eingebautes Schloss ermöglicht ein Abschließen der Blende.

Zuschuss kassieren
Seit dem 24.11.20 bezuschusst die kfW den Kauf einer Ladestation, was aber nachträglich nicht mehr möglich ist. Die wichtigsten Infos im Überblick:
900 € Zuschuss für jede Ladestation möglich

Ausgezahlt wird nur für privat genutzte Stellplätzen von Wohngebäuden an Eigentümer, Wohnungseigentümergemeinschaften, Mieter oder Vermieter.

Förderungswürdig ist nur eine Ladestation mit einer Ladeleistung von 11 kW. Höhere Leistungen müssen fachmännisch begrenzt werden. Die Ladestation verfügt über eine moderne Steuerung, die mit unterschiedlichen Elementen des Stromnetzes kommuniziert.

Zuschüsse erhalten Sie außerdem für den Einbau, den Anschluss und die gesamte Installation.

Der Strom darf ausschließlich nur aus erneuerbaren Energien stammen, z.B. aus Ihrer Photovoltaik-Anlage oder einem Energieversorger nach Wahl.



Infos zum Eingang/Stromanschluss:

  • Nennspannung: 230/400 V
  • Nennstrom: 32 A
  • Netzfrequenz: 50 Hz
  • Vorsicherung: 32 A ist erforderlich, empfohlen wird C-Charakteristik
  • Anschlussklemmen: Direktanschluss am FI-Schutzschalter

Ausgang/Fahrzeuganschluss:

  • Anschlusstechnik: Einzelne Ladesteckdose Typ 2 mit Verriegelung gem. IEC62196-2
  • Ausgangsspannung: 230/400 V
  • Maximaler Ladestrom: 32 A
  • Maximale Ladeleistung: 22kW

Absicherung/Einbauten:

  • RCCB: FI-Schutzschalter Typ A, 30 mA
  • DC-Fehlerstromerkennung: elektronisch, 6 mA
  • Lastschalter: Schütz, 4-polig
  • Welding Detection: Auslösen bei Verschweißen eines Schutzkontaktes
  • Temperaturüberwachung: Intern, Reduktion des Ladestroms oder Abschaltung
  • Anzeige Betriebszustand: LED

Umgebungsbedingungen:

  • Umgebungstemperatur Betrieb: -30 bis 50°C
  • Relative Luftfeuchtigkeit: 5 bis 95%, nicht kondensierend
  • Schutzklasse: I
  • Überspannungskategorie: III
  • Verschmutzungsgrad: 3
  • Schutzart Gehäuse: IP44/IP54 (gesteckt/ungesteckt)

Infos zum Gehäuse:

  • Materialgehäuse: Kunststoff
  • Gehäusefarbe: RAL9005
  • Die Blende ist abschließbar durch ein integriertes Schloss
  • Abmessungen: 272x221x116mm
  • Gewicht: ca. 3,0 kg



Foto: ABL
