ABL eMH1 SURSUM 22kW Ladestation mit Ladekabel Typ2 6,35m - Wallbox 1W2201 - KFW förderfähig

ABL eMH1 SURSUM 22kW Ladestation mit Ladekabel Typ2 6,35m - Wallbox 1W2201 - KFW förderfähig

EAN:4011721175393
2200002723
aktuell lagernde Artikel: 5

1-2 Werktage

Lieferzeit bei Bestellungen von über 5 Artikeln: 10-15 Werktage
678,70 €
807,65 € /inkl MwSt.

inkl. MwSt. zzgl. Versandkosten

Menge
  • 2200002723
Diese ABL Wallbox kann über die KFW Bank gefördert werden.   Wenn eine Wallbox... mehr
Produktinformationen "ABL eMH1 SURSUM 22kW Ladestation mit Ladekabel Typ2 6,35m - Wallbox 1W2201 - KFW förderfähig"



Diese ABL Wallbox kann über die KFW Bank gefördert werden.



Wenn eine Wallbox 22kW Ladeleistung hat, muss diese auf 11kW gedrosselt werden um die Förderung erhalten zu können. Dies muss durch einen Fachbetrieb schriftlich bestätigt werden.

In unserem Online-Shop www.watterie.de führen wir unter anderem die Wallbox eMH1, die kleinste Ladestation mit integrierter Typ-2-Steckdose für den privaten und gewerblichen Bereich. Ein enorme Flexibilität wird über das optional erhältliche Ladekabel (Typ 2 auf Typ 2, Typ 2 auf Typ 1) gewährleistet. Damit können Sie problemlos Elektrofahrzeuge verschiedenen Typs anschließen und aufladen. Unter anderem ist bereits eine DC-Fehlerstromerkennung und serienmäßig ein Schutzschalter für Fehlerstrom eingebaut. Beides zusammen garantiert eine enorme Sicherheit im Betrieb. Wenn Sie die maximale Ladeleistung von 22 kW auf 11 kW reduzieren möchten, benötigen Sie einen Konverter vom Typ ABL LOMK218 USB-RS485.

Besonderheiten der Box
Neben der leichten Bedienung punktet die anschlussfertig vorinstallierte Wallbox mit einem witterungsbeständigem, platzsparendem, ca. 4,5 kg schweren Wandgehäuse aus Kunststoff mit den Abmessungen H = 272, B = 221 und T = 116 mm. Das Gehäuse ist farblich nach RAL9005, die Blende nach RAL9006 gestaltet. Ein integriertes Schloss ermöglicht nur autorisierten Personen den Zugang zu den Schaltgeräten.

Stromanschluss
Netzanschluss max. 5 x 6 mm², Spannung 230/400 V, Strom 32 A, Frequenz 50 Hz. Vorsicherung max. 32 A und Direktanschluss am FI-Schutzschalter und PE Durchgangsklemme 6 mm². Ihr Fahrzeug wird über ein einzelnes, ca. 6,35 m langes Ladekabel mit einer Typ 2 Kupplung gem. IEC62196-2 bei einer maximalen Ladeleistung von 22 kW geladen.

Absicherung
Als Lastschalter steht ein ein 4-poliger Schütz zur Verfügung und über die „Welding Detection“ wird ein Auslösen beim Verschweißen eines Schützkontaktes hergestellt. Eine integrierte Temperaturüberwachung vermindert bei Fehlern den Ladestrom oder schaltet ihn ab. Zur Ladeüberwachung dient eine LED Anzeige, deren Firmware beim Einschalten blinkt. Die Kommunikation EV erfolgt gemäß IEC 61851-1, die Kommunikation EVSE nach RS485.

Arbeitsbedingungen
Gelagert wird die Ladestation bei der idealen Umgebungstemperatur zwischen -30 und 85°C, betrieben zwischen -30 und 50°C bei einer nicht kondensierenden, relativen Luftfeuchtigkeit von 5 bis 95%. Die Wallbox ist nach der Schutzklasse I gefertigt, bei der Überspannungskategorie III, dem Verschmutzungsgrad 3 und einem Gehäuseschutz nach IP54.

So erhalten Sie 900 Euro Zuschuss
Die kfW bezuschusst auf Antrag seit dem 24.11.20 Ihren Erwerb einer Ladestation. Lesen Sie sich nachfolgende Zusammenfassung aufmerksam durch, denn eine nachträgliche Antragstellung ist leider nicht möglich.
Für jeden Ladepunkt gibt es einen Zuschuss von 900,- Euro.

Die Stellplätze müssen privat genutzt werden. Nur Eigentümer, Wohnungseigentümergemeinschaften, Mieter oder Vermieter werden bezuschusst.

Die Ladestation muss eine Ladeleistung von 11 kW aufweisen. Falls Ihr Gerät eine höhere Ladeleistung bietet, müssen Sie die Leistung auf 11 kW begrenzen lassen. Über eine intelligente Steuerung der Ladestation kann mit verschiedenen Bauteilen des Stromnetzes kommuniziert werden. Das ist z.B. zur Begrenzung der Ladeleistung oder einer zeitlichen Verschiebung sinnvoll.

Eine Förderung gibt es neben dem Kaufpreis auch für die Kosten zum Einbau, dem Anschluss und der kompletten Installation.

Die kfW verlangt, dass Sie Ihren Strom ausschließlich aus erneuerbaren Energien beziehen. Das könnte über eine eigene Photovoltaik-Anlage oder einem Energieversorger nach Wahl bewerkstelligt werden.



Infos zum Eingang/Stromanschluss:

  • Nennspannung: 230/400 V
  • Nennstrom: 32 A
  • Netzfrequenz: 50 Hz
  • Vorsicherung: 32 A ist erforderlich, empfohlen wird C-Charakteristik
  • Anschlussklemmen: Direktanschluss am FI-Schutzschalter

Ausgang/Fahrzeuganschluss:

  • Anschlusstechnik: Einzelnes Ladekabel 6,35m mit Typ 2 Ladekupplung gem. IEC62196-2
  • Ausgangsspannung: 230/400 V
  • Maximaler Ladestrom: 32 A
  • Maximale Ladeleistung: 22kW

Absicherung/Einbauten:

  • RCCB: FI-Schutzschalter Typ A, 30 mA
  • DC-Fehlerstromerkennung: elektronisch, 6 mA
  • Lastschalter: Schütz, 4-polig
  • Welding Detection: Auslösen bei Verschweißen eines Schutzkontaktes
  • Temperaturüberwachung: Intern, Reduktion des Ladestroms oder Abschaltung
  • Anzeige Betriebszustand: LED

Umgebungsbedingungen:

  • Umgebungstemperatur Betrieb: -30 bis 50°C
  • Relative Luftfeuchtigkeit: 5 bis 95%, nicht kondensierend
  • Schutzklasse: I
  • Überspannungskategorie: III
  • Verschmutzungsgrad: 3
  • Schutzart Gehäuse: IP54

Infos zum Gehäuse:

  • Materialgehäuse: Kunststoff
  • Gehäusefarbe: RAL9005
  • Die Blende ist abschließbar durch ein integriertes Schloss
  • Abmessungen: 272x221x116mm
  • Gewicht: ca. 4,5 kg

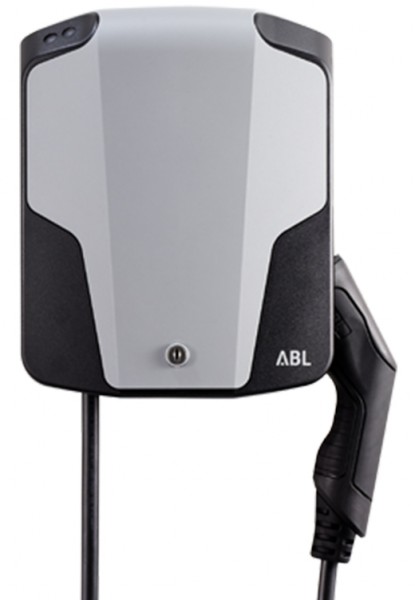

Foto: ABL
